Potential #
Potential är ett ord som används för att beskriva spänning på olika ställen i en krets. När någon frågar dig vad den elektriska potentialen på ett ställe är det spänningen mellan den punkten och jord som du ska mäta. Så när potential ska mätas så ska den svarta mätsladden på multimetern alltid vara kopplad till jord.
Om någon frågar efter potentialskilnaden mellan två punktar så är det spänningen mellan dessa två punkter som önskas. Om du först mäter potentialen i dessa två punkter så kan du ta reda på potentialskilnaden genom att räkna ut skilnaden mellan potentialerna. Det går också att mäta spänningen mellan dessa två punker direk med voltmeter.
Ordet potential #
Ordet potential används ibland för lovande fotbollsspelare som har stor potential. Elektrisk potential är samma sak, en hög spänning/potential i en punkt kan skapa stor effekt om en krets koplas in. På samma sätt som en lovande fotbollspelare kan göra många mål om den får spela fotboll.
Samband #

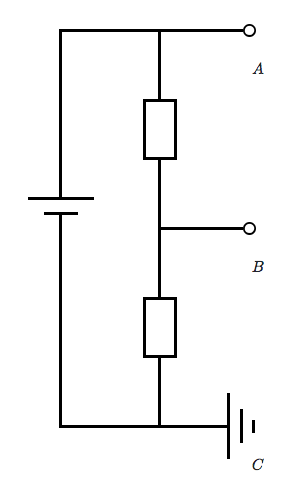

På schemat så kommer punkt A ha 9V i potential om batteriet har en spänning på 9V.
Potentialen i punkt B kommer att vara mindre än 9V. För att veta hur stor potential det är i B så behöver du antigen veta spänningen över den övre eller den nedre resistorn. Eller mäta mellan B och jord.
Om spänningen över den övre resistorn är 3V så kommer potentialen att vara 6V eftersom hela spänningen är 9V och
\( 9V - 3V = 6V \)
Exempel #
Negativ och positiv potential #

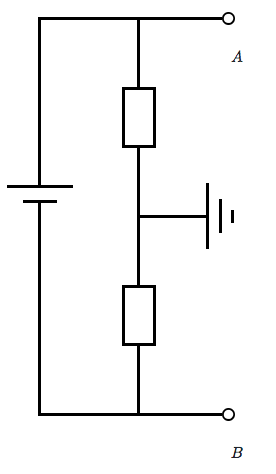

Potentialen kan också vara negativ som i detta exempel:
Eftersom Jorden sitter i mitten så kommer A att ha en positiv potential medan B kommer att ha en negativ potential.
Högre potential vid flera batterier #

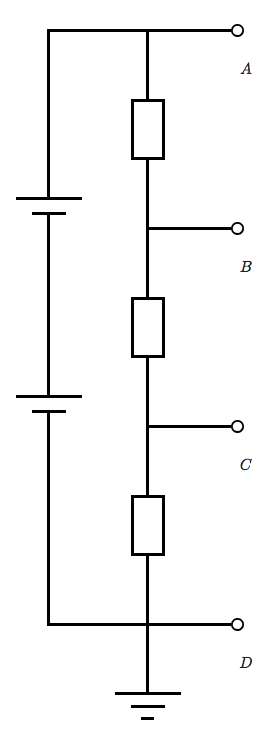

Potentialen i punkt A i detta exempel kommer att bli båda batteriernas spänning tillsammans så om det ena batteriet är på 9V och det andra är på 1,5V så kommer potentialen i A att vara 10,5V eftersom
\( 9V + 1.5V = 10.5V \)
Enbart negativ potential #

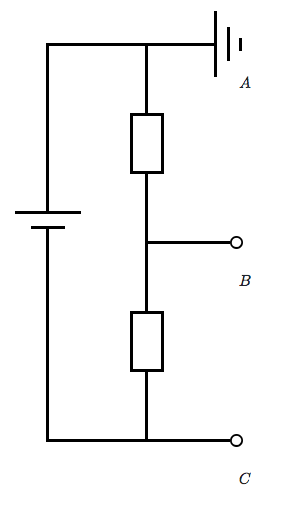

Om + från batterier är jordat så kommer alla potentialer att vara negativa. Alltså kommer både B och C att vara - i exemplet nedan:
